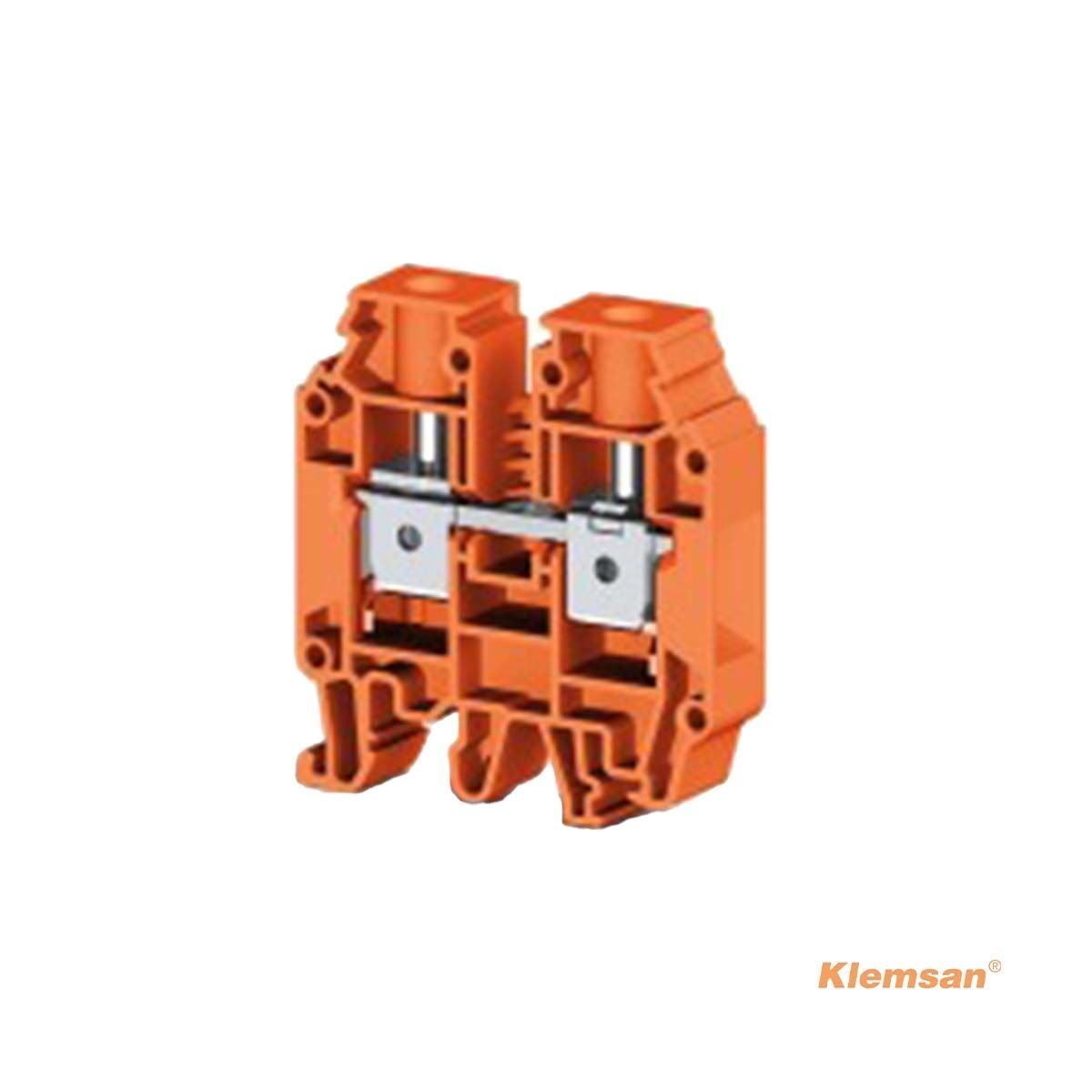

Klemsan 304247 AVK 16 RD Turuncu 16mm² Vidalı Geçiş Klemensi

16mm² vidalı geçiş klemensi, endüstriyel elektrik ve otomasyon panolarında güvenli, sağlam ve uzun ömürlü bağlantılar sağlamak için tasarlanmıştır. Klemsan 304247 AVK 16 RD Turuncu 16mm² Vidalı Geçiş Klemensi, yüksek akım taşıma kapasitesi ve geniş iletken uyumluluğu ile profesyonel pano uygulamalarında tercih edilir.

Genel Yapı ve Malzeme Özellikleri

Bu 16mm² vidalı geçiş klemensi, 1 katlı yapıya ve 2 bağlantı noktasına sahiptir. Ürün, PA (Poliamid) izolasyon malzemesinden üretilmiştir ve UL 94 V2 yanmazlık sınıfına uygundur.
Üretici teknik verilerine göre gövde rengi gri olup, AVK 16 RD Turuncu seri tanımlaması ile pano içi hat gruplamalarında ayırt edilebilirlik sağlar.

• İzolasyon malzeme grubu: I
• Kirlilik sınıfı: 3
• Darbe gerilim kategorisi: III
• Standart uyumu: IEC 60947-7-1
• Daimi çalışma sıcaklığı: -55 °C / +120 °C

Elektriksel Özellikler

16mm² vidalı geçiş klemensi, yüksek gerilim ve akım gerektiren uygulamalara uygundur.

• Nominal darbe gerilimi: 8 kV
• Nominal akım: 76 A
• Maksimum yük akımı: 101 A
• Nominal gerilim: 1000 V

Sertifikalara Göre Elektriksel Değerler

• VDE: 16 mm² – 76 A – 750 V
• ATEX: 76 A – 630 V
• CSA / cULus: AWG 12–4 – 80 A – 600 V

Bağlantı ve İletken Uyumluluğu

Vidalı bağlantı tipi, titreşime karşı dayanıklı ve güvenli temas sağlar.

• Tek damarlı iletken: 1,5 – 25 mm²
• Çok damarlı iletken: 1,5 – 25 mm²
• Yüksüklü çok damarlı iletken: 1,5 – 16 mm²
• AWG iletken aralığı: 16 – 4 AWG
• Aynı kesitli ikiz yüksüklü iletken: 0,75 – 10 mm²
• Min. soyma uzunluğu: 12 mm
• Maks. soyma uzunluğu: 14 mm
• İç silindirik gösterge: B7
• Sıkma torku: 1,2 – 2 Nm

Boyutlar ve Montaj

16mm² vidalı geçiş klemensi, DIN ray montajına uygundur.

• Genişlik: 12 mm
• Uzunluk: 52,80 mm
• Yükseklik (MR 35x7,5): 58,60 mm
• Yükseklik (MR 35x15): 63,20 mm

Sertifikalar ve Uygunluklar

Ürün aşağıdaki uluslararası sertifikalara sahiptir:
CE, VDE, CSA, cULus, ATEX, EAC, DNV, ROHS, UKCA, UKRAYNA

Ticari Bilgiler

• Ürün satış kodu: 304240
• Ambalaj birimi: 50 adet
• Ambalaj dahil birim ağırlık: 0,03176 kg
• Gümrük tarife numarası: 853690950000

Kullanım Alanları

16mm² vidalı geçiş klemensi;

• Elektrik ve otomasyon panoları
• Enerji dağıtım sistemleri
• Endüstriyel tesisler
• Makine kontrol panoları
• Fabrika altyapı uygulamaları

için uygundur.
