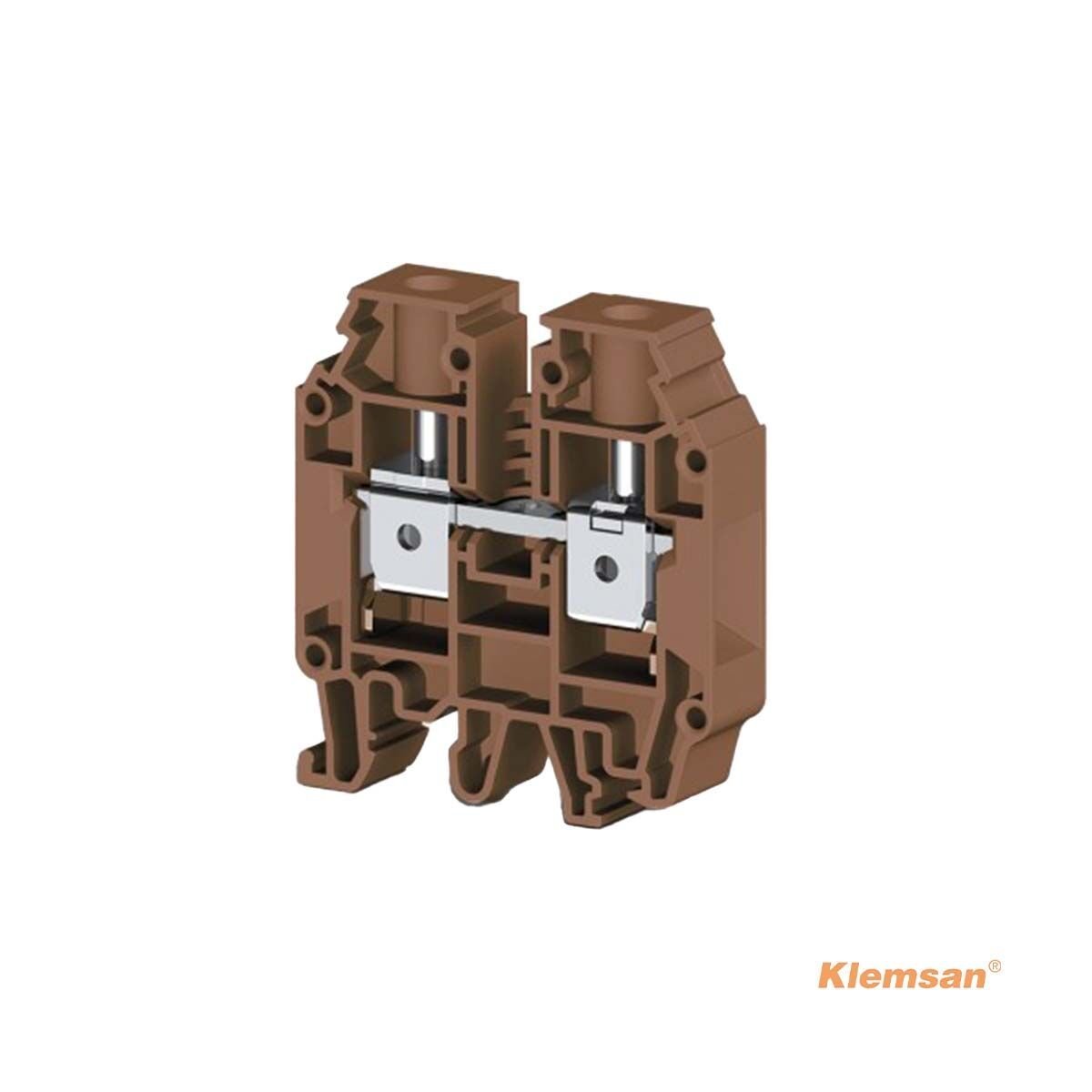

Klemsan 304248 AVK 16 RD Kahve 16mm² Vidalı Geçiş Klemensi

16mm² vidalı geçiş klemensi, endüstriyel elektrik ve otomasyon panolarında güvenli, sağlam ve uzun ömürlü bağlantılar oluşturmak için tasarlanmıştır. Klemsan 304248 AVK 16 RD Kahve 16mm² Vidalı Geçiş Klemensi, yüksek akım taşıma kapasitesi ve geniş iletken uyumluluğu sayesinde profesyonel pano uygulamalarında güvenle tercih edilir.

Genel Yapı ve Malzeme Özellikleri

Bu 16mm² vidalı geçiş klemensi, 2 bağlantı noktasına ve tek katlı (1 kat) yapıya sahiptir. Ürün, PA (Poliamid) izolasyon malzemesinden üretilmiş olup UL 94 V2 yanmazlık sınıfına uygundur.
Üretici teknik verilerine göre gövde rengi gri olup, AVK 16 RD Kahve seri tanımlaması pano içi faz ve hat gruplamalarında ayırt edilebilirlik sağlar.

• İzolasyon malzeme grubu: I
• Kirlilik sınıfı: 3
• Darbe gerilim kategorisi: III
• Standart uyumu: IEC 60947-7-1
• Daimi çalışma sıcaklığı: -55 °C / +120 °C

Elektriksel Özellikler

16mm² vidalı geçiş klemensi, yüksek gerilim ve yüksek akım gerektiren uygulamalar için uygundur.

• Nominal darbe gerilimi: 8 kV
• Nominal akım: 76 A
• Maksimum yük akımı: 101 A
• Nominal gerilim: 1000 V

Sertifikalara Göre Elektriksel Değerler

• VDE: 16 mm² – 76 A – 750 V
• ATEX: 76 A – 630 V
• CSA / cULus: AWG 12–4 – 80 A – 600 V

Bağlantı ve İletken Uyumluluğu

Vidalı bağlantı tipi, güçlü temas ve titreşime karşı yüksek dayanım sağlar.

• Tek damarlı iletken kesiti: 1,5 – 25 mm²
• Çok damarlı iletken kesiti: 1,5 – 25 mm²
• Yüksüklü çok damarlı iletken: 1,5 – 16 mm²
• AWG aralığı: 16 – 4 AWG
• Aynı kesitli ikiz yüksüklü iletken: 0,75 – 10 mm²
• Min. soyma uzunluğu: 12 mm
• Maks. soyma uzunluğu: 14 mm
• İç silindirik gösterge: B7
• Sıkma torku: 1,2 – 2 Nm

Boyutlar ve Montaj

16mm² vidalı geçiş klemensi, DIN ray montajına uygundur.

• Genişlik: 12 mm
• Uzunluk: 52,80 mm
• Yükseklik (MR 35x7,5): 58,60 mm
• Yükseklik (MR 35x15): 63,20 mm

Sertifikalar ve Uygunluklar

Ürün aşağıdaki uluslararası sertifikalara sahiptir:
CE, VDE, CSA, cULus, ATEX, EAC, DNV, ROHS, UKCA, UKRAYNA

Ticari Bilgiler

• Ürün satış kodu: 304240
• Ambalaj birimi: 50 adet
• Ambalaj dahil birim ağırlık: 0,03176 kg
• Gümrük tarife numarası: 853690950000

Kullanım Alanları

16mm² vidalı geçiş klemensi;

• Elektrik panoları
• Endüstriyel otomasyon sistemleri
• Enerji dağıtım hatları
• Makine kontrol panoları
• Fabrika ve tesis altyapıları

için uygundur.
