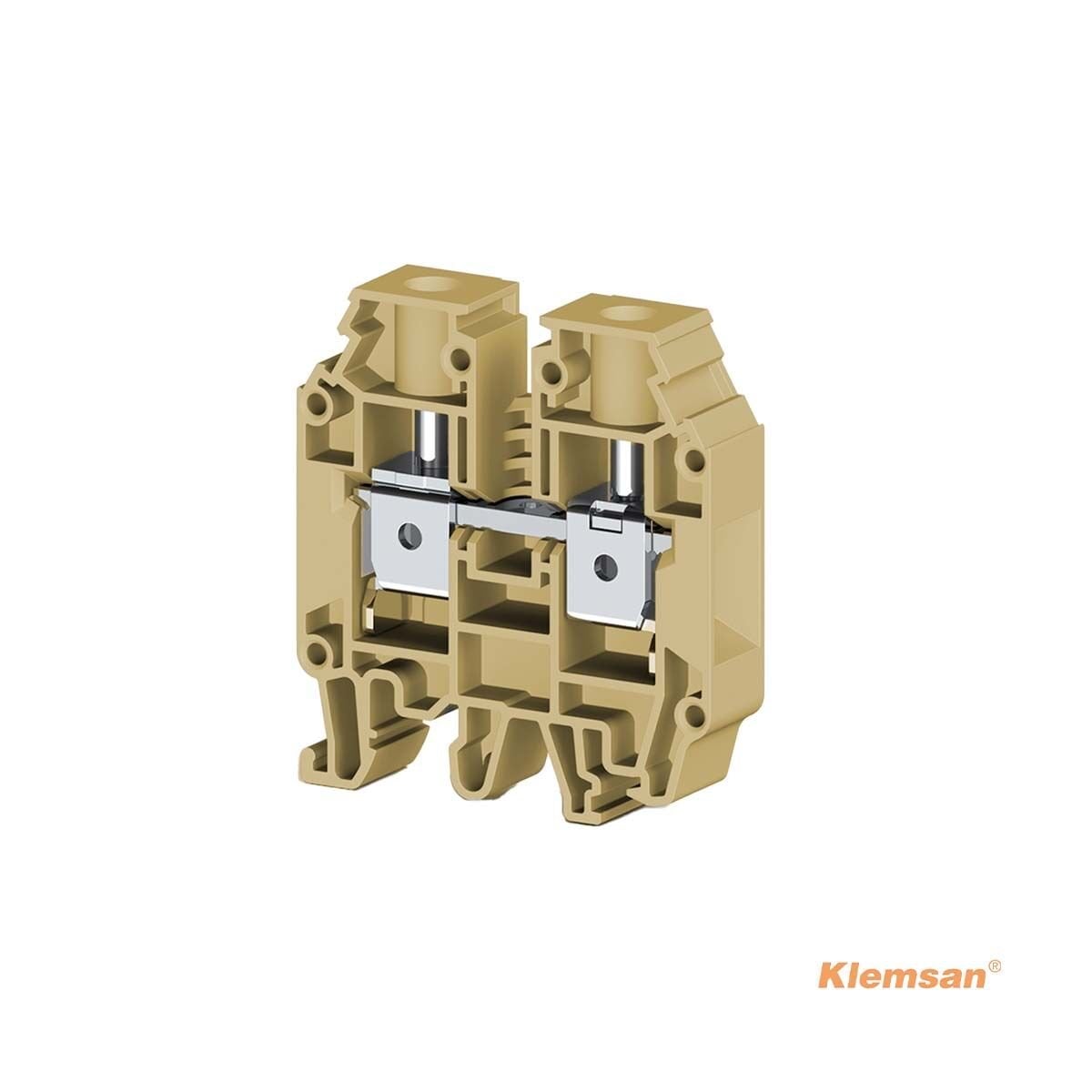

Klemsan 304249 AVK 16 RD Bej 16mm² Vidalı Geçiş Klemensi

16mm² vidalı geçiş klemensi, endüstriyel elektrik ve otomasyon panolarında güvenli, dayanıklı ve uzun ömürlü bağlantılar oluşturmak amacıyla tasarlanmıştır. Klemsan 304249 AVK 16 RD Bej 16mm² Vidalı Geçiş Klemensi, yüksek akım taşıma kapasitesi ve geniş iletken uyumluluğu ile profesyonel pano uygulamalarında güvenle kullanılır.

Genel Yapı ve Malzeme Özellikleri

Bu 16mm² vidalı geçiş klemensi, 2 bağlantı noktası ve 1 katlı kompakt yapıya sahiptir. Ürün gövdesi PA (Poliamid) izolasyon malzemesinden üretilmiş olup UL 94 V2 yanmazlık sınıfına uygundur.
Teknik verilere göre fiziksel gövde rengi gri olan ürün, AVK 16 RD Bej seri tanımı sayesinde pano içi faz, hat ve devre gruplamalarında kolay ayırt edilebilirlik sağlar.

• İzolasyon malzeme grubu: I
• Kirlilik sınıfı: 3
• Darbe gerilim kategorisi: III
• Standart uyumu: IEC 60947-7-1
• Daimi çalışma sıcaklığı: -55 °C ile +120 °C

Elektriksel Özellikler

16mm² vidalı geçiş klemensi, yüksek gerilimli ve yüksek akımlı sistemlerde güvenilir performans sunar.

• Nominal darbe gerilimi: 8 kV
• Nominal akım: 76 A
• Maksimum yük akımı: 101 A
• Nominal gerilim: 1000 V

Sertifikalara Göre Elektriksel Değerler

• VDE: 16 mm² – 76 A – 750 V
• ATEX: 76 A – 630 V
• CSA / cULus: AWG 12–4 – 80 A – 600 V

Bağlantı ve İletken Uyumluluğu

Vidalı bağlantı tipi, titreşimli ortamlarda dahi güvenli ve sağlam temas sağlar.

• Tek damarlı iletken: 1,5 – 25 mm²
• Çok damarlı iletken: 1,5 – 25 mm²
• Yüksüklü çok damarlı iletken: 1,5 – 16 mm²
• AWG iletken aralığı: 16 – 4 AWG
• Aynı kesitli ikiz yüksüklü iletken: 0,75 – 10 mm²
• Minimum soyma uzunluğu: 12 mm
• Maksimum soyma uzunluğu: 14 mm
• İç silindirik gösterge: B7
• Sıkma torku: 1,2 – 2 Nm

Boyutlar ve Montaj

16mm² vidalı geçiş klemensi, standart DIN ray montajına uygundur.

• Genişlik: 12 mm
• Uzunluk: 52,80 mm
• Yükseklik (MR 35x7,5): 58,60 mm
• Yükseklik (MR 35x15): 63,20 mm

Sertifikalar ve Uygunluklar

Ürün aşağıdaki uluslararası sertifikalara sahiptir:
CE, VDE, CSA, cULus, ATEX, EAC, DNV, ROHS, UKCA, UKRAYNA

Ticari Bilgiler

• Ürün satış kodu: 304240
• Ambalaj birimi: 50 adet
• Ambalaj dahil birim ağırlık: 0,03176 kg
• Gümrük tarife numarası: 853690950000

Kullanım Alanları

16mm² vidalı geçiş klemensi;

• Elektrik panoları
• Endüstriyel otomasyon sistemleri
• Enerji dağıtım hatları
• Makine kontrol panoları
• Fabrika ve tesis altyapıları

için uygundur.
