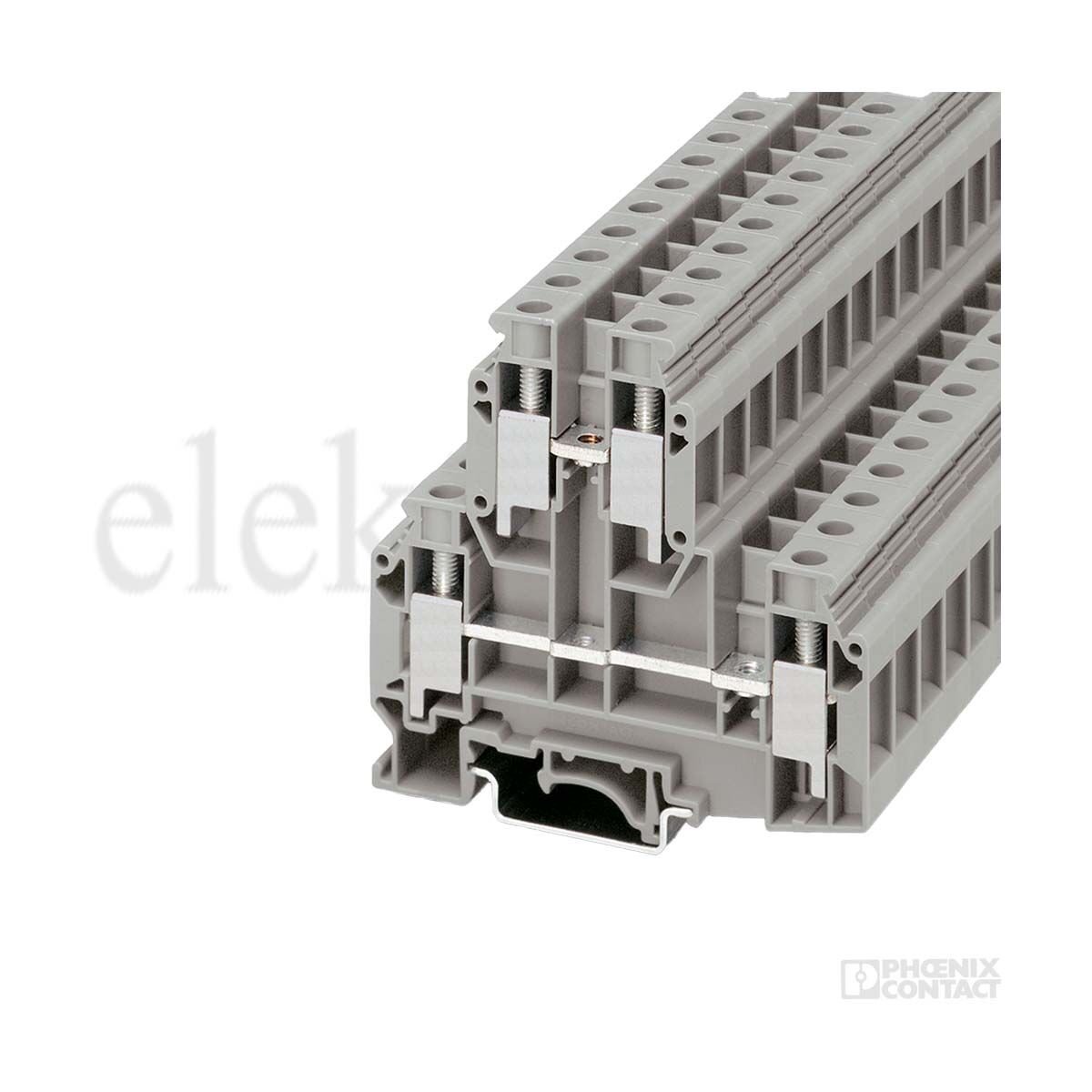

Phoenix Contact 2772077 UKKB 10 Çift Katlı Klemens
Phoenix Contact 2772077 UKKB 10 Çift Katlı Klemens, Vidalı Bağlantı, Endüstriyel Klemens
Phoenix Contact 2772077 UKKB 10 Çift Katlı Klemens, yüksek akım taşıma kapasitesine sahip, güvenilir ve dayanıklı bir bağlantı çözümüdür. Çift katlı yapısı sayesinde az yer kaplayarak daha fazla bağlantı noktası sunar. Endüstriyel otomasyon sistemlerinde, pano bağlantılarında ve elektrikli ekipmanlarda sıkça kullanılan Phoenix Contact 2772077 UKKB 10 Çift Katlı Klemens, vidalı bağlantı yapısı ile kolay ve güvenli montaj imkanı sağlar.
Phoenix Contact 2772077 UKKB 10 Çift Katlı Klemens, 500 V nominal gerilim ve 57 A nominal akım kapasitesine sahip olup, maksimum 76 A yük akımına kadar dayanıklıdır. 10 mm² nominal kesit alanı, M4 vida yivi ve 1,5 - 1,8 Nm sıkma torku ile sağlam bağlantılar sağlar.
IEC 60947-7-1 standardına uygun olarak üretilmiş olup, yüksek gerilim dayanımı, güçlü mekanik yapısı ve yanmaz izolasyon malzemesi sayesinde endüstriyel kullanımlar için idealdir.
Phoenix Contact 2772077 UKKB 10 Çift Katlı Klemens
Elektriksel Özellikler
- Nominal Gerilim: 500 V
- Nominal Akım: 57 A
- Maksimum Yük Akımı: 76 A (16 mm² iletken kesit alanı)
- Aşırı Gerilim Kategorisi: III
- Kirlilik Sınıfı: 3
- Nominal Darbe Gerilimi: 6 kV
- Nominal Güç Kaybı: 1,82 W
Bağlantı ve Kesit Alanı
- Bağlantı Sayısı: 4
- Kat Sayısı: 2
- Potansiyeller: 2
- Vida Yivi: M4
- Sıkma Torku: 1,5 - 1,8 Nm
- Kablo Soyma Uzunluğu: 11 mm
- İletken Kesiti (Tek Telli): 0,5 mm² - 16 mm²
- İletken Kesiti (Esnek): 0,5 mm² - 10 mm²
- Kesit AWG: 20 - 6 (IEC Standardına Göre)
- Çok Telli İletken Kesiti (Plastik Kılıflı Yüksük): 0,5 mm² - 6 mm²
Phoenix Contact 2772077 UKKB 10 Çift Katlı Klemens
Mekanik ve Fiziksel Özellikler
- Genişlik: 10,2 mm
- Kapak Genişliği: 1,5 mm
- Yükseklik: 77,5 mm
- Derinlik (NS 35/7,5): 73 mm
- Derinlik (NS 35/15): 80,5 mm
- Montaj Tipi: NS 35/7,5, NS 35/15, NS 32
Malzeme ve Dayanıklılık
- İzolasyon Malzemesi: PA (Poliamid)
- Yanmazlık Sınıfı (UL 94): V0
- İzolasyon Malzeme Grubu: I
- Ortam Sıcaklığı (Çalışma): -60 °C ... 110 °C
- Ortam Sıcaklığı (Stok / Nakliye): -25 °C ... 60 °C
- Yangın Koruma Standardı (DIN EN 45545-2): HL 1 - HL 3
Phoenix Contact 2772077 UKKB 10 Çift Katlı Klemens
Kullanım Alanları
Phoenix Contact 2772077 UKKB 10 Çift Katlı Klemens, özellikle endüstriyel otomasyon, pano bağlantıları, elektrikli ekipmanlar ve raylı sistemler gibi birçok alanda tercih edilmektedir. Yüksek akım taşıma kapasitesi, kompakt tasarımı ve IEC standartlarına uygun bağlantıları ile güvenli bir kullanım sunar.
- Elektrik panoları ve dağıtım sistemleri
- Endüstriyel otomasyon ve kontrol sistemleri
- Makine ve ekipman üretimi
- Demiryolu sistemleri ve ulaşım altyapıları
- Enerji dağıtım ve otomasyon panoları
Phoenix Contact 2772077 UKKB 10 Çift Katlı Klemens
Ürün Avantajları
✅ Yüksek Akım Taşıma Kapasitesi – 57 A nominal akım, 76 A maksimum yük akımı
✅ Çift Katlı Kompakt Tasarım – Daha fazla bağlantı imkanı ve yer tasarrufu
✅ IEC 60947-7-1 Standardına Uygunluk – Güvenilir ve sertifikalı bağlantı teknolojisi
✅ Kolay Montaj – Vidalı bağlantı yöntemi ile hızlı ve sağlam montaj
✅ Dayanıklı Malzeme – Yüksek sıcaklık ve çevresel koşullara karşı direnç
