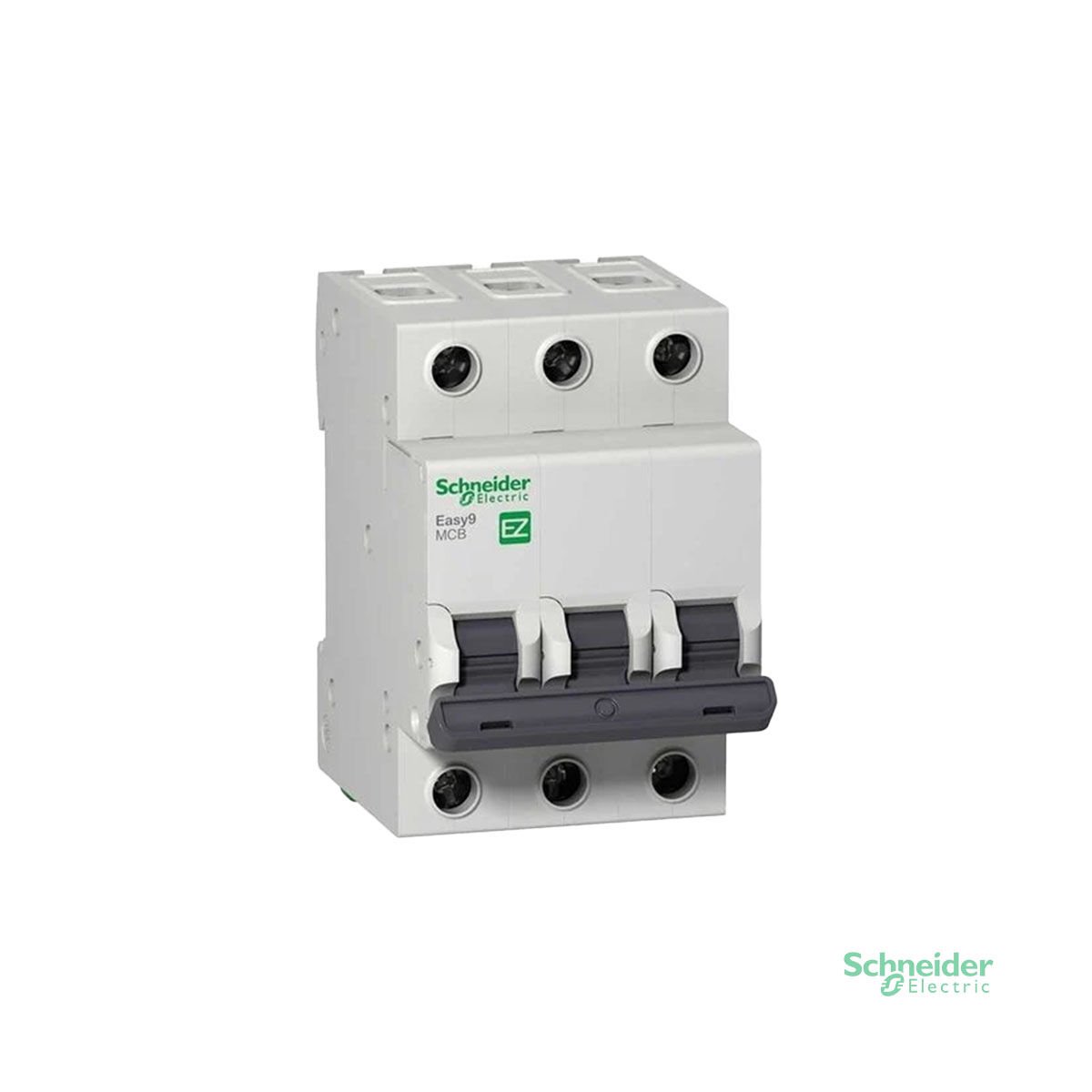

Schneider EZ9F34316 EASY9 3P 16A 4,5KA C Tipi Otomatik Sigorta
Schneider EZ9F34316 EASY9 3P 16A 4,5kA C Tipi Otomatik Sigorta, üç fazlı elektrik sistemlerinde aşırı akım ve kısa devre koruması sağlamak üzere tasarlanmış, güvenilir ve uzun ömürlü bir minyatür devre kesici (MCB) modelidir. Schneider Electric’in EASY9 serisi, konut, ticari ve yarı endüstriyel uygulamalarda güvenli enerji dağıtımı için tercih edilmektedir.
3 kutuplu (3P) yapısı, üç fazlı devrelerde eş zamanlı kesme sağlayarak tesisatın tamamını koruma altına alır. 16A nominal akım değeri, aydınlatma, priz hatları ve motorlu yüklerin bulunduğu devrelerde güvenli kullanım sunar. C tipi açma karakteristiği, nominal akımın 5–10 katı aralığında manyetik açma yaparak ani akım yükselmelerine karşı dengeli ve kararlı bir performans sağlar.
Termik manyetik açma teknolojisi, aşırı yüklerde gecikmeli, kısa devre anında ise hızlı müdahale ederek hem elektrik tesisatını hem de bağlı cihazları korur. 4,5kA kısa devre kesme kapasitesi, IEC 60898-1 standardına uygun olarak yüksek güvenlik sunarken, DIN ray uyumlu montaj yapısı pano içi uygulamalarda hızlı ve pratik kurulum imkânı sağlar.
Kullanım Alanları
- Üç fazlı dağıtım panoları
- Ticari bina elektrik tesisatları
- Konut tipi trifaze sistemler
- Motor ve makine besleme devreleri
- Aydınlatma ve priz hatları
- Genel amaçlı enerji dağıtım uygulamaları
| Özellik | Değer |
|---|---|
| Marka | Schneider |
| Ürün Kodu | EZ9F34316 |
| Seri | EASY9 |
| Ürün Tipi | Minyatür Devre Kesici (MCB) |
| Ürün Grubu | Easy9 MCB |
| Kutup Sayısı | 3P |
| Korumalı Kutup Sayısı | 3 |
| Nominal Akım (In) | 16 A |
| Açma Karakteristiği | C Tipi |
| Açma Teknolojisi | Termik Manyetik |
| Kesme Kapasitesi | 4,5 kA |
| Nominal Çalışma Voltajı (Ue) | 400 V AC |
| Şebeke Tipi | AC |
| Şebeke Frekansı | 50/60 Hz |
| Manyetik Açma Limiti | 5 – 10 x In |
| Hizmet Kesme Kapasitesi (Ics) | 4,5 kA (%100) |
| Yalıtım Voltajı (Ui) | 500 V AC |
| Darbe Dayanım Voltajı (Uimp) | 4 kV |
| Standart | IEC 60898-1 |
| Sertifikalar | GOST-R |
| IP Koruma Sınıfı | IP20 |
| Montaj Tipi | DIN Ray |
| Kontrol Tipi | Geçiş |
| Kontak Konum Göstergesi | Var |
| Mekanik Dayanıklılık | 10.000 çevrim |
| Elektriksel Dayanıklılık | 4.000 çevrim |
| Bağlantı Kesiti (Sert) | 1 – 35 mm² |
| Bağlantı Kesiti (Esnek) | 1 – 25 mm² |
| Sıkma Torku | 3,5 N.m |
| Genişlik | 54 mm |
| Yükseklik | 81 mm |
| Derinlik | 66,5 mm |
| Renk | Gri (RAL 7035) |
| Çalışma Sıcaklığı | -25…+60 °C |
| Depolama Sıcaklığı | -40…+85 °C |
| Toprak Kaçağı Koruması | Yok |
