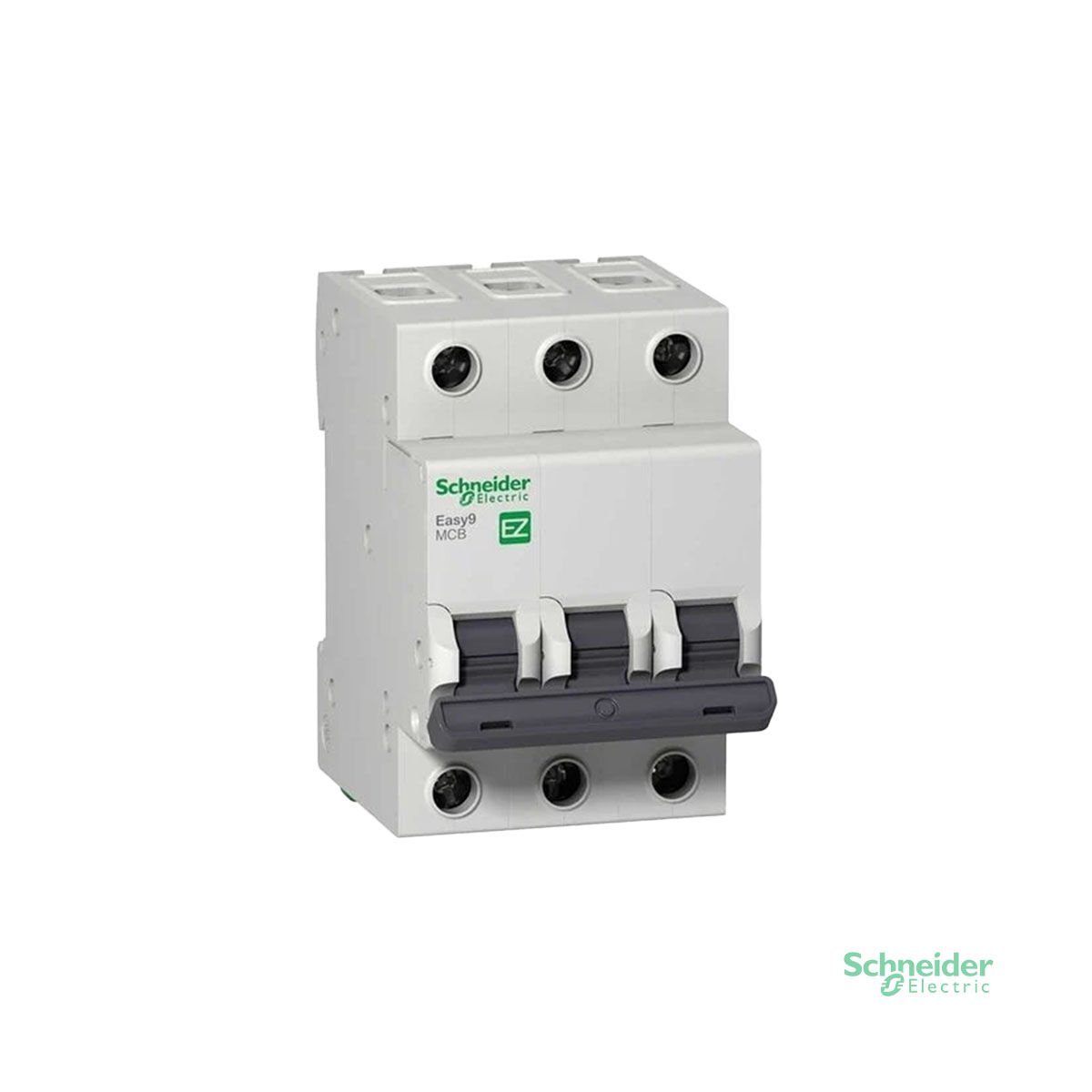

Schneider EZ9F34320 EASY9 3P 20A 4,5KA C Tipi Otomatik Sigorta
Schneider EZ9F34320 EASY9 3P 20A 4,5kA C Tipi Otomatik Sigorta, üç fazlı elektrik sistemlerinde aşırı akım ve kısa devre koruması sağlamak amacıyla geliştirilmiş, güvenilir ve uzun ömürlü bir minyatür devre kesici (MCB) modelidir. Schneider Electric’in EASY9 serisi, konut, ticari ve yarı endüstriyel tesislerde güvenli enerji dağıtımı için yaygın olarak tercih edilmektedir.
3 kutuplu (3P) tasarımı, trifaze sistemlerde tüm fazların aynı anda kesilmesini sağlayarak tesisatın tamamını koruma altına alır. 20A nominal akım değeri, priz hatları, aydınlatma devreleri ve orta güçlü motor uygulamalarında güvenli kullanım sunar. C tipi açma karakteristiği, nominal akımın 5–10 katı aralığında manyetik açma yaparak ani akım yükselmelerine karşı kararlı ve dengeli bir performans sağlar.
Termik manyetik açma teknolojisi, aşırı yük durumlarında gecikmeli, kısa devre anlarında ise anında müdahale ederek hem elektrik tesisatını hem de bağlı cihazları korur. 4,5kA kısa devre kesme kapasitesi, IEC 60898-1 standardına uygun güvenlik sunarken, DIN ray uyumlu montaj yapısı pano içi uygulamalarda hızlı ve pratik kurulum imkânı sağlar.
Kullanım Alanları
- Üç fazlı elektrik dağıtım panoları
- Ticari bina ve ofis tesisatları
- Konut tipi trifaze sistemler
- Motor ve makine besleme hatları
- Aydınlatma ve priz devreleri
- Genel amaçlı enerji dağıtımı
| Özellik | Değer |
|---|---|
| Marka | Schneider |
| Ürün Kodu | EZ9F34320 |
| Seri | EASY9 |
| Ürün Tipi | Minyatür Devre Kesici (MCB) |
| Ürün Grubu | Easy9 MCB |
| Kutup Sayısı | 3P |
| Korumalı Kutup Sayısı | 3 |
| Nominal Akım (In) | 20 A |
| Açma Karakteristiği | C Tipi |
| Açma Teknolojisi | Termik Manyetik |
| Kesme Kapasitesi | 4,5 kA |
| Nominal Çalışma Voltajı (Ue) | 400 V AC |
| Şebeke Tipi | AC |
| Şebeke Frekansı | 50/60 Hz |
| Manyetik Açma Limiti | 5 – 10 x In |
| Hizmet Kesme Kapasitesi (Ics) | 4,5 kA (%100) |
| Yalıtım Voltajı (Ui) | 500 V AC |
| Darbe Dayanım Voltajı (Uimp) | 4 kV |
| Standart | IEC 60898-1 |
| Sertifikalar | GOST-R |
| IP Koruma Sınıfı | IP20 |
| Montaj Tipi | DIN Ray |
| Kontrol Tipi | Geçiş |
| Kontak Konum Göstergesi | Var |
| Mekanik Dayanıklılık | 10.000 çevrim |
| Elektriksel Dayanıklılık | 4.000 çevrim |
| Bağlantı Kesiti (Sert) | 1 – 35 mm² |
| Bağlantı Kesiti (Esnek) | 1 – 25 mm² |
| Sıkma Torku | 3,5 N.m |
| Genişlik | 54 mm |
| Yükseklik | 81 mm |
| Derinlik | 66,5 mm |
| Renk | Gri (RAL 7035) |
| Çalışma Sıcaklığı | -25…+60 °C |
| Depolama Sıcaklığı | -40…+85 °C |
| Toprak Kaçağı Koruması | Yok |
